Dimensions
尺寸標示與詳細規格比較

Order No. 订购编号 | Range ∅d 夹持范围 | ∅D | L | L1 | Tool Clamping Depth L2 刀具夹持深度 | Nut 螺帽 | Screw 调整螺丝 | Collet 筒夹 | Wrench 扳手 |
---|---|---|---|---|---|---|---|---|---|

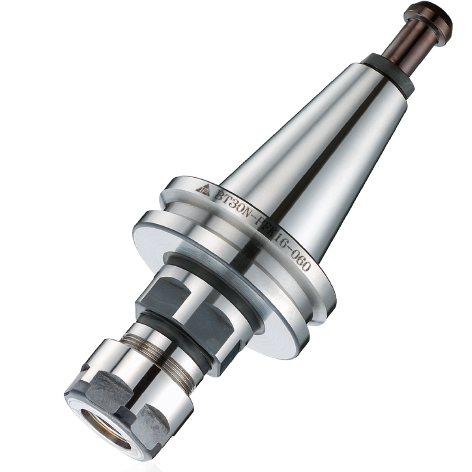

BT30N PFK10-060 | 1.75~10.0 | 27.5 | 60 | 38 | 30~50 | CAP-PFK10 | PFK-M12 | SK10-P | PHS-PFK10 |
BT30N PFK16-060 | 2.75~16.0 | 40 | 60 | 38 | 40~54 | CAP-PFK16 | PFK-M18 | SK16-P | PHS-PFK16 |
備註 Remarks
- 需配合3µ P筒夹 With 3µ P Grade Collet
