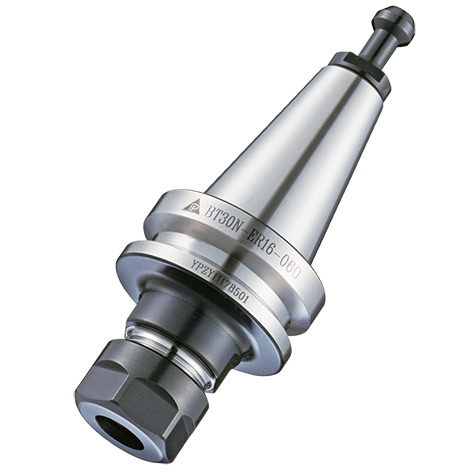

BTN-ER

ER 筒夹刀把-BTN

通用性高,可配合各种不同加工

動平衡 Balancing

Max.30,000 RPM Or U<= 1gmm
Max.30,000 RPM Or U<= 1gmm

Dimensions

尺寸標示與詳細規格比較

Order No.
订购编号
Range ∅d
夹持范围
∅DLL1Tool Clamping
Depth L2
刀具夹持深度
Nut
螺帽
Screw
调整螺丝
Collet 筒夹Wrench
扳手
BT30N ER16-0600.6~10.028603829~58 CAP-ER16 ER-M11 ER16 PHS-HER16
BT30N ER20-0600.6~13.034603832~63 CAP-ER20 ER-M14 ER20 PHS-HER20
BT30N ER25-0750.6~16.042755335~78 CAP-ER25 ER-M18 ER25 PHS-HER25
